破碎锤钎杆失效怎么办剖析图解帮到你_乐橙官网

乐橙官网

乐橙官网 您当前的位置：首页 > 乐橙官网

时间: 2023-04-03 17:43:43 | 作者: 乐橙官方

破碎锤是挖掘机常用的属具，而破碎锤毛病的发现、剖析及防止，很多人却不是太了解，这儿，铁甲网为我们整理了破碎锤最重要的作业部件钎杆的常见失效剖析，期望能对广阔用户有所协助。

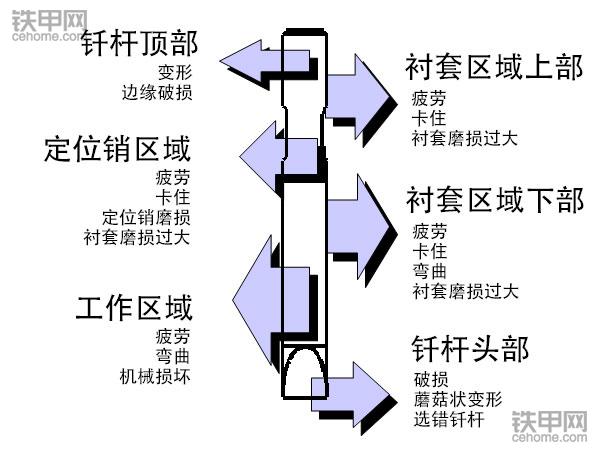

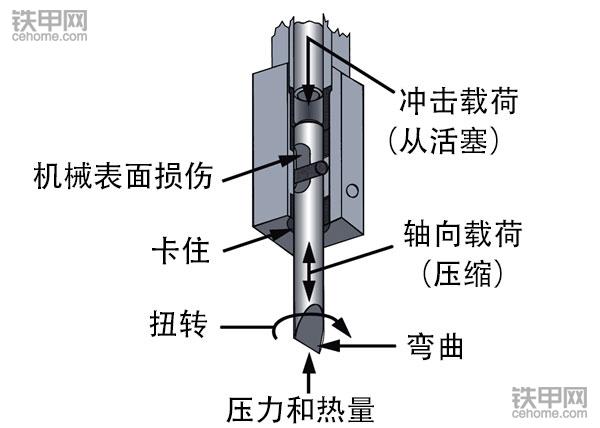

首要来看钎杆恶劣的作业环境。导致其失效有内部要素和外部要素，内部要素如图，外部要素包含温度、腐蚀、机械外表损害、磨损和撕裂以及尘垢。

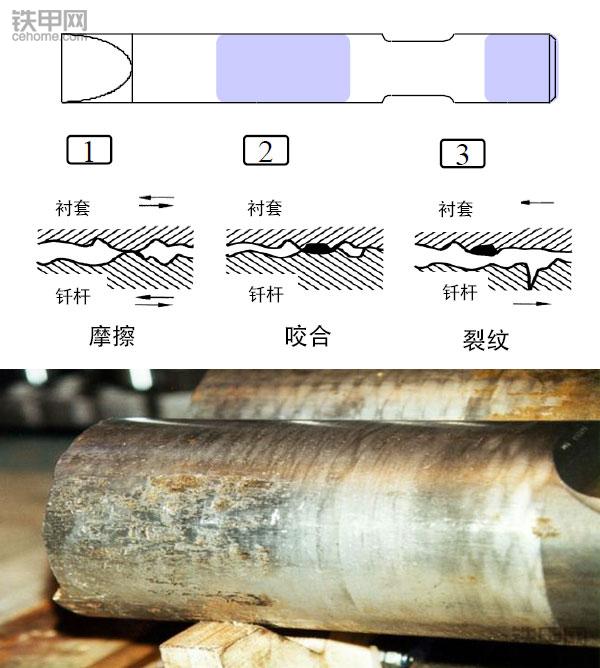

先来看卡住，超越50%的疲惫失效会在衬套的较低区域发生，当钎杆滑动到衬套或定位销区域时发生卡住。引起的原因包含，作业视点过错；光滑缺乏；光滑脂类型过错；光滑距离不正确等等，一旦裂纹构成，应力会集就会导致疲惫损坏。

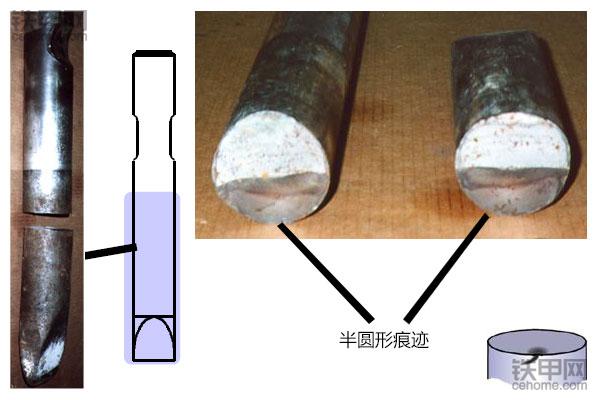

疲惫损坏从应力会集点开端，包含整个行程的划伤以及发生在衬套或定位销区域的卡住。疲惫失效点周围的会呈现半圆形痕迹，可据此辨认疲惫裂纹。

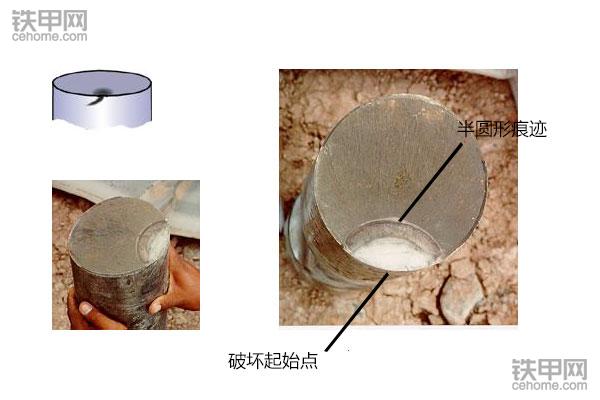

在衬套以下的作业区域也可能发生疲惫。引起的原因在于外表豁口或划痕发生应力会集，终究导致疲惫失效。意外破损可归因于高频的低负载。

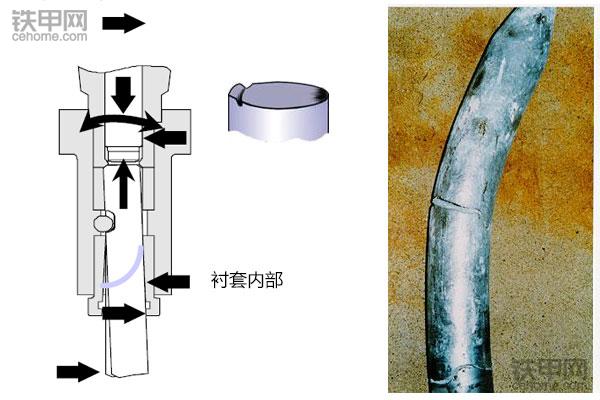

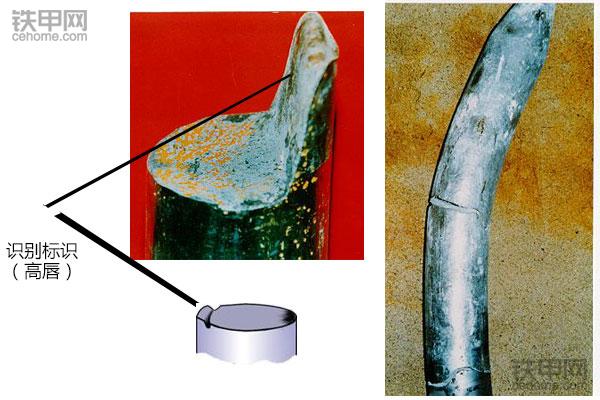

曲折一般因操作的原因此引起。比方用钎杆撬动石块、作业视点过错等等。导致应力超越资料强度。在衬套以下的区域会构成所谓的“高唇”。

别的当钎杆卡在石块中时，假如驾驶员一边撬动一边提起钎杆，可能会发生组合效应，导致在衬套内的区域构成“高唇”。

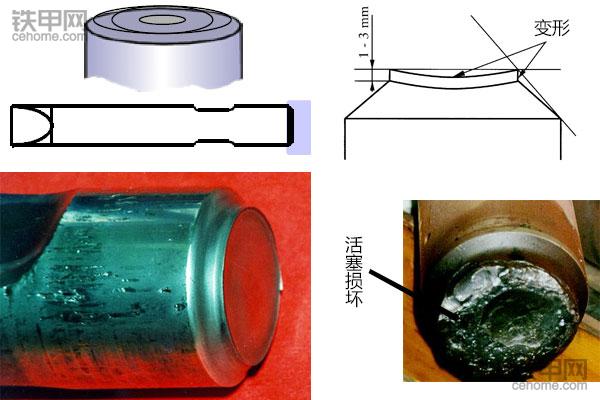

钎杆顶部的活塞冲击区也会发生变形，主要原因包含：因液压油流量和压力不正常导致冲击能量不正确以及作业温度过高。这一区域还会发生边际破损，这主要由过度磨损的衬套引起。别的运用仿冒的钎杆也会导致变形。当钎杆顶部发生变形或破损将进一步导致活塞毛病。

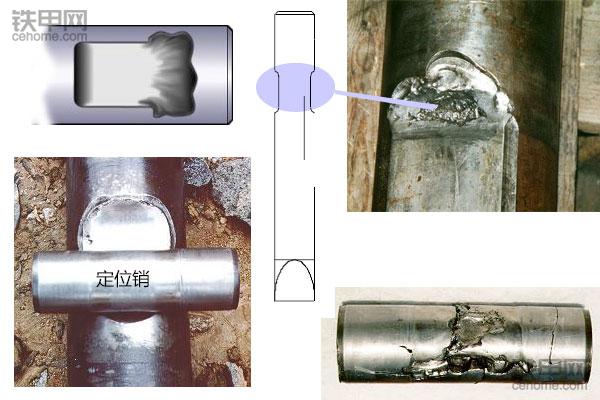

我们都知道空打对破碎锤的损伤是很大的，而这种状况会在大多数运用中普遍存在，包含桥梁撤除、采石或挖沟。发生空打时定位销会部分或彻底地吸收来自活塞的冲击能量，这导致衬套、固定销发生磨损、损坏。

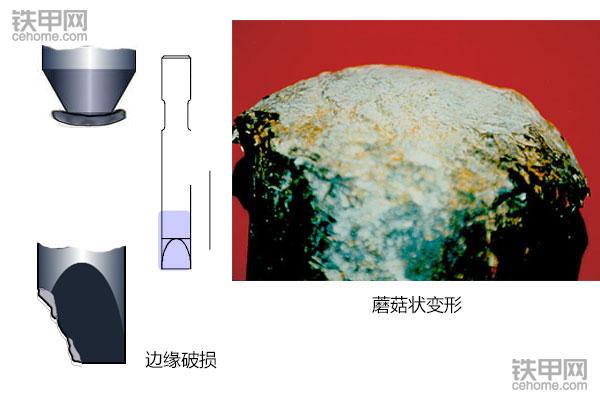

假如运用不当，钎杆头部可能会发生蘑菇状变形和边际破损等问题。蘑菇状变形一般发生在小型破碎锤上，原因是作业方法过错，在一个当地打太久了而没有穿透，在顶级发生很高的热负荷。边际破损是因为钎杆与被破碎的资料接触不良或许东西挑选过错形成的，这还会导致定位销和钎杆槽磨损较快。

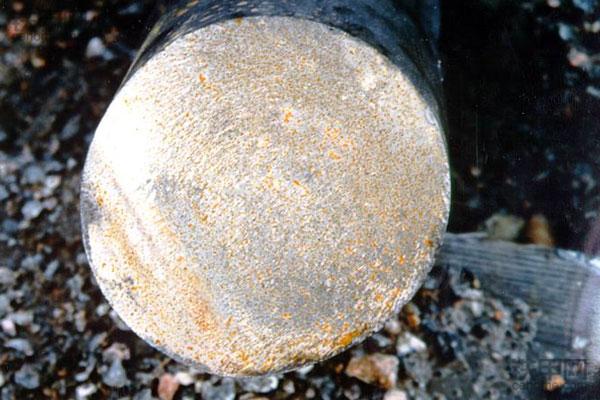

脆性断裂能够发生在任何部位，这主要是在极寒气候条件下，比方-10以下，钢会变脆导致的，断口比较平直。要防止也很简单，比方在温暖的当地过夜，在作业的时分用火焰加热等等。

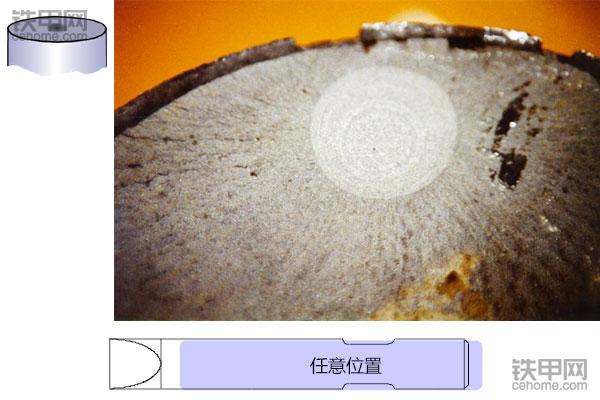

制作缺点很难在用户端防止，当钢材中有杂质或许资料中有薄缺点时，失效会从薄缺点开端并呈辐射状发出。运用超声波勘探仪器能够防止此类毛病。

钎杆乃至整个破碎锤上都制止焊接，焊接会导致金属外表发生裂纹，导致疲惫失效。

推荐产品
